엔드밀의 형태와 종류

undefined

End Mill은 CNC 밀링 머신으로 금속을 제거하는 과정을 수행하는 밀링 커터의 한 종류입니다. 선택할 수 있는 다양한 직경, 플루트, 길이 및 모양이 있습니다. 다음은 주요 내용에 대한 간략한 개요입니다.


1. 스퀘어 엔드밀

"플랫 엔드밀"이라고도 하는 스퀘어 엔드밀은 가장 일반적인 것으로 슬로팅, 프로파일링 및 플런지 절삭을 비롯한 다양한 밀링 응용 분야에 사용할 수 있습니다.


2. 코너 반경 엔드밀

엔드밀의 이러한 형태는 절삭력을 고르게 분산시켜 엔드밀의 손상을 방지하고 수명을 연장하는 데 도움이 되는 약간 둥근 모서리를 가지고 있습니다. 내부 모서리가 약간 둥근 바닥이 평평한 홈을 만들 수 있습니다.

황삭 엔드밀은 무거운 작업 중에 많은 양의 재료를 빠르게 제거하는 데 사용됩니다. 그들의 디자인은 진동을 거의 또는 전혀 허용하지 않지만 거친 마무리를 남깁니다.

undefined


3. 볼 노즈 엔드밀

볼 노즈 엔드밀의 엔드 플루트는 바닥이 평평하지 않습니다. 볼 노즈 밀은 윤곽 밀링, 얕은 포켓 및 윤곽 가공 등에 사용됩니다. 멋진 둥근 모서리를 남기기 때문에 3D 윤곽 가공에 특히 좋습니다.

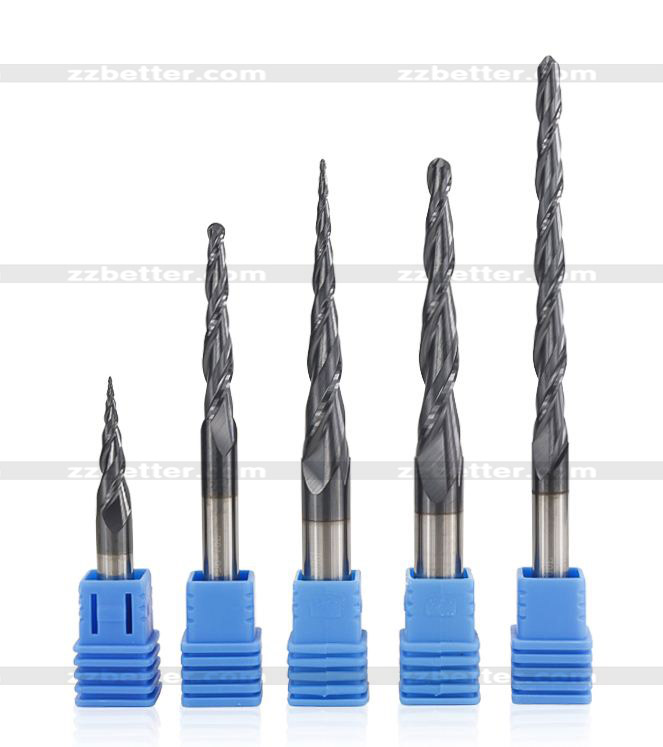

4. 테이퍼 엔드밀

펜슬 엔드밀 및 원추형 엔드밀이라고도 하는 이 이름은 플루트의 모양을 설명하는 데 사용됩니다. 이 유형은 플런징에 사용할 수 있는 센터 절삭 공구로 각진 슬롯을 가공하도록 설계되었습니다. 그들은 일반적으로 다이 캐스트 및 금형에 사용됩니다. 또한 홈, 구멍 또는 경사각으로 측면 밀링을 생성할 수 있습니다.

undefined


5. T-슬롯 엔드밀

T-슬롯 엔드밀은 정확한 키홈과 T-슬롯을 쉽게 절단하여 작업 테이블 또는 기타 유사한 애플리케이션을 생성할 수 있습니다.


6. 롱넥 엔드밀:

섕크 직경을 줄인 디자인 플루트 뒤 길이는 공작물을 피하는 데 사용되며 이는 깊은 홈 가공(깊은 포켓 가공)에 이상적입니다.


여러 유형의 엔드밀이 있으며, 각각은 작업 중인 재료와 사용할 프로젝트 유형에 맞는 올바른 것을 선택할 수 있도록 다양한 요인으로 설계되었습니다. 텅스텐 카바이드 제품에 관심이 있고 더 많은 정보와 세부 사항을 원하시면 왼쪽의 전화나 메일로 문의하거나 페이지 하단의 SEND US MAIL로 문의하십시오.
