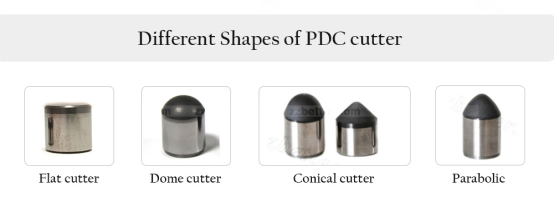

Diferite forme de tăietoare PDC

Forajul este o operațiune importantă în industria petrolului și gazelor. Biți PDC (numit și Bit Polycrystalline Diamond Compact) sunt adesea folosiți în procesul de foraj. Bit PDC este un tip de bit care constă din mai multe freze de diamant policristalin (PCD) atașate la corpul bitului și tăiate prin roci prin acțiunea de forfecare între freze și rocă.

Freza PDC este o parte foarte importantă a unui burghiu, de asemenea, un cal de bătaie al forajului. Diferite forme de tăietor PDC sunt menite să îndeplinească diferite condiții de lucru. Alegerea formei potrivite este foarte importantă, ceea ce vă poate îmbunătăți eficiența de lucru și poate reduce costul de foraj.

De obicei, împărțim tăietorul PDC după cum urmează:

1． Freze plate PDC

2． butoane PDC

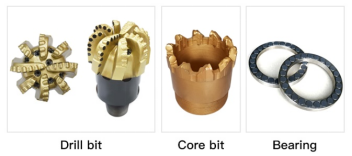

Frezele plate PDC sunt utilizate în principal pentru burghie în câmpurile miniere și de foraj petrolier. De asemenea, poate fi folosit în miez de diamant și rulment PDC.

Principalele avantaje pentru frezele PDC:

• Densitate mare (porozitate scăzută)

• Omogenitate ridicată compozițională și structurală

• Rezistență mare la uzură și impact

• Stabilitate termică ridicată

• Cele mai bune performanțe generale disponibile pe piață

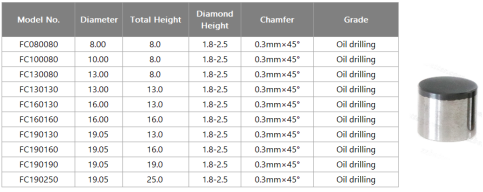

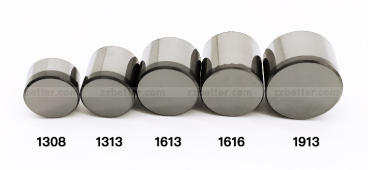

Gama de diametre a frezei plate PDC de la 8 la 19 mm::

Specificațiile de mai sus sunt pentru utilizatori să aleagă. În același timp, diferite specificații ale produselor pot fi produse și procesate în funcție de cerințele utilizatorilor.

Ca regulă generală, frezele mari (19 mm până la 25 mm) sunt mai agresive decât tăietoarele mici. Cu toate acestea, ele pot crește fluctuațiile cuplului.

S-a dovedit că frezele mai mici (8mm, 10mm, 13mm și 16mm) găuresc la o rată de penetrare mai mare (ROP) decât frezele mari în anumite aplicații. O astfel de aplicație este calcarul, de exemplu. Bițile sunt proiectate cu freze mai mici, dar mai multe dintre ele pot rezista la încărcări de impact mai mari.

În plus, tăietorii mici produc butași mai mici, în timp ce tăietorii mari produc butași mai mari. Butașii mari pot cauza probleme cu curățarea găurii dacă fluidul de foraj nu poate transporta tăieturile în sus.

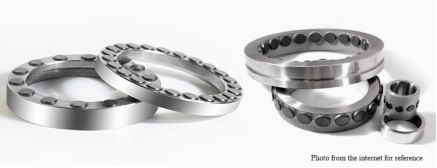

Rulment PDC

Rulmentul PDC este utilizat ca rulment antifricțiune pentru motorul de fund, care este utilizat pe scară largă în companiile de servicii pentru câmpuri petroliere și fabricile de motoare în fund. Rulmentul PDC are diferite tipuri, inclusiv rulmentul radial PDC, rulmentul axial PDC.

Rulmentii PDC sunt foarte rezistenti la uzura. În comparație cu rulmenții tradiționali din carbură de tungsten sau alți aliaj dur, durata de viață a rulmenților cu diamant este de 4 până la 10 ori mai lungă și pot funcționa la temperaturi ridicate (în prezent, cea mai ridicată temperatură este de 233°C). Sistemul de rulmenți PDC poate absorbi o sarcină excesivă pentru o lungă perioadă de timp, iar pierderea redusă prin frecare în ansamblul rulmentului crește și mai mult puterea mecanică transmisă.

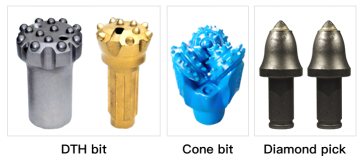

Butoanele PDC sunt folosite în principal pentru burghie DTH, burghie conice și picături cu diamante.

Picăturile de diamant sunt utilizate în principal pentru mașinile de minerit, cum ar fi tamburi de minerit continuu, tamburi de forfecare Longwall, mașini de forat tunel (fundație mașină de scut, instalație de foraj rotativ, tuneluri, tamburi de mașină de șanț și așa mai departe)

Butoanele PDC includ în principal:

(1) Butoane bombate PDC: utilizate în principal pentru burghiul DTH.

(2) Butoane conice PDC: utilizate în principal pentru bit de con.

(3) Butoane parabolice PDC: utilizate în principal pentru tăierea auxiliară.

În comparație cu butoanele din carbură de tungsten, butoanele PDC pot îmbunătăți rezistența la abraziune de peste 10 ori.

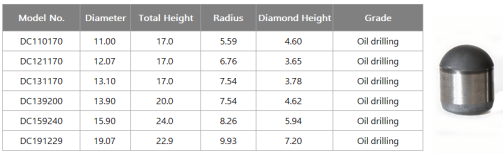

Butoane PDC bombate

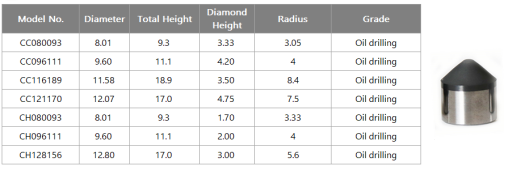

Freze conice PDC

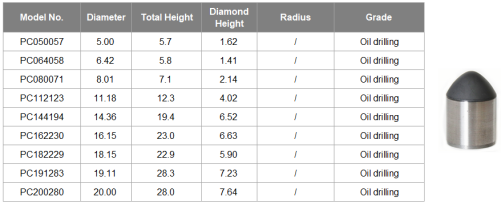

Butoane parabolice PDC

Cu excepția dimensiunilor normale, putem produce și după desenul dvs.

Bine ați venit să găsiți freze PDC zzbetter, performanțe excelente, calitate constantă și valoare remarcabilă.
