Što je lijevani volfram karbid u prahu

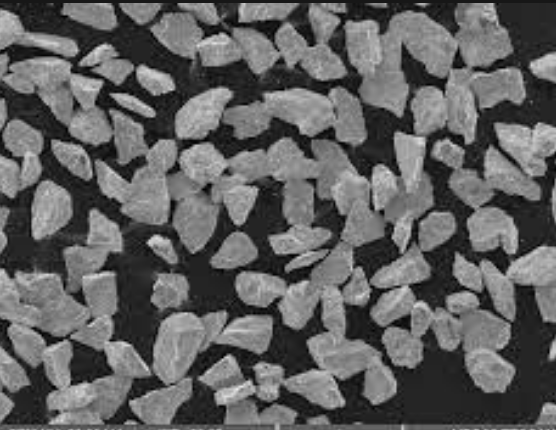

Lijevani volfram karbidni prah ima WC i W2C eutektičku strukturu koja pokazuje tamno sivi izgled. Prašak od lijevanog volfram karbida proizvodi se naprednim postupkom: metalni volfram i prah volfram karbida se miješaju i pakiraju u grafitnu čamac. Zajedno se zagrijavaju u peći za taljenje na 2900°C i drže određeno vrijeme kako bi se dobio blok za lijevanje koji se sastoji od WC i W2C eutektičkih faza s veličinom zrna od 1~3 μm.

Pokazuje izvanrednu otpornost na trošenje i udarce, kao i visoku tvrdoću, na visokim temperaturama. Veličine čestica volfram karbida kreću se od 0,038 mm do 2,362 mm. Tvrdoća: 93,0~93,7 HRA; mikrotvrdoća: 2500~3000 kg/mm2; gustoća: 16,5 g/cm3; talište: 2525°C.

Fizička svojstva lijevanog volfram karbidnog praha

Molarna masa: 195,86 g/mo

Gustoća: 16-17 g/cm3

Talište: 2700-2880°C

Vrelište: 6000°C

Tvrdoća: 93-93,7 HRA

Youngov modul: 668-714 GPa

Poissonov omjer: 0,24

Primjena zrna lijevanog volfram karbida

1. Površinski (otporni na habanje) dijelovi i premazi. Dijelovi i premazi koji su podvrgnuti struganju, abraziji, kavitaciji i eroziji česticama, poput alata za rezanje, alata za brušenje, poljoprivrednih alata i tvrdih premaza.

2. Matrica dijamantnog alata. Naši prahovi volfram karbida spremni za infiltraciju ili vrućim prešanjem koriste se kao matrični prah za držanje i podupiranje dijamantnog alata za rezanje. Držač omogućuje optimalno izlaganje dijamantu potrebno za učinkovitu izvedbu alata.

Metode izrade lijevanog volfram karbidnog praha

1. Proces toplinskog raspršivanja. Obujmovi od lijevanog volfram karbida mogu se termički prskati kako bi se formirali tvrdi slojevi na površinama koje zahtijevaju povećanu otpornost na habanje.

2. Infiltracija. Lijevani volfram karbid, grubi metal volframa ili prah volfram karbida infiltriraju se tekućim metalom (npr. legura na bazi bakra, bronca) kako bi se formirao dio. Naši prahovi od lijevanog volfram karbida imaju izvanredne mogućnosti infiltracije i karakteristike trošenja što našim kupcima omogućuje prilagođavanje konkurentnog rješenja za produljeni radni vijek i fleksibilnost dizajna.

3. Metalurgija praha (P/M). Lijevani volfram karbidni prah preša se u dijelove vrućim prešanjem i sinteriranjem.

4. Zavarivanje plazma transferiranim lukom (PTA). Zbog izvrsne zavarljivosti lijevanog volfram karbidnog praha, obično se nanosi na materijal kroz PTA proces zavarivanja.

5. Premazi umakanjem. Premazi poput onih koji se nalaze u elektrodama, alatima za bušenje i dijelovima koji se bave obradom abrazivnih medija premazani su umakanjem lijevanim volfram karbidom čime se postiže završna obrada površine s ekstremnom tvrdoćom i otpornošću na habanje.
